#include <ucos_ii.h>

os_cpu_c.c 的引用(Include)关系图:

宏定义
#define	OS_CPU_GLOBALS

#define	OS_CPU_CM3_NVIC_ST_CTRL (((volatile INT32U )0xE000E010uL)) /* SysTick Ctrl & Status Reg. */

#define	OS_CPU_CM3_NVIC_ST_RELOAD (((volatile INT32U )0xE000E014uL)) /* SysTick Reload Value Reg. */

#define	OS_CPU_CM3_NVIC_ST_CURRENT (((volatile INT32U )0xE000E018uL)) /* SysTick Current Value Reg. */

#define	OS_CPU_CM3_NVIC_ST_CAL (((volatile INT32U )0xE000E01CuL)) /* SysTick Cal Value Reg. */

#define	OS_CPU_CM3_NVIC_PRIO_ST (((volatile INT8U )0xE000ED23uL)) /* SysTick Handler Prio Reg. */

#define	OS_CPU_CM3_NVIC_ST_CTRL_COUNT 0x00010000uL /* Count flag. */

#define	OS_CPU_CM3_NVIC_ST_CTRL_CLK_SRC 0x00000004uL /* Clock Source. */

#define	OS_CPU_CM3_NVIC_ST_CTRL_INTEN 0x00000002uL /* Interrupt enable. */

#define	OS_CPU_CM3_NVIC_ST_CTRL_ENABLE 0x00000001uL /* Counter mode. */

#define	OS_CPU_CM3_NVIC_PRIO_MIN 0xFFu /* Min handler prio. */

函数
void	OSInitHookBegin (void)

void	OSInitHookEnd (void)

void	OSTaskCreateHook (OS_TCB *ptcb)

void	OSTaskDelHook (OS_TCB *ptcb)

void	OSTaskIdleHook (void)

void	OSTaskReturnHook (OS_TCB *ptcb)

void	OSTaskStatHook (void)

OS_STK *	OSTaskStkInit (void(task)(void p_arg), void p_arg, OS_STK ptos, INT16U opt)

void	OSTaskSwHook (void)

void	OSTCBInitHook (OS_TCB *ptcb)

void	OSTimeTickHook (void)

void	OS_CPU_SysTickHandler (void)

void	OS_CPU_SysTickInit (INT32U cnts)

变量
static INT16U	OSTmrCtr

宏定义说明

#define OS_CPU_GLOBALS

在文件 os_cpu_c.c 第 23 行定义.

#define OS_CPU_CM3_NVIC_ST_CTRL (*((volatile INT32U *)0xE000E010uL)) /* SysTick Ctrl & Status Reg. */

在文件 os_cpu_c.c 第 42 行定义.

参考自 OS_CPU_SysTickInit().

#define OS_CPU_CM3_NVIC_ST_RELOAD (*((volatile INT32U *)0xE000E014uL)) /* SysTick Reload Value Reg. */

在文件 os_cpu_c.c 第 43 行定义.

参考自 OS_CPU_SysTickInit().

#define OS_CPU_CM3_NVIC_ST_CURRENT (*((volatile INT32U *)0xE000E018uL)) /* SysTick Current Value Reg. */

在文件 os_cpu_c.c 第 44 行定义.

#define OS_CPU_CM3_NVIC_ST_CAL (*((volatile INT32U *)0xE000E01CuL)) /* SysTick Cal Value Reg. */

在文件 os_cpu_c.c 第 45 行定义.

#define OS_CPU_CM3_NVIC_PRIO_ST (*((volatile INT8U *)0xE000ED23uL)) /* SysTick Handler Prio Reg. */

在文件 os_cpu_c.c 第 46 行定义.

参考自 OS_CPU_SysTickInit().

#define OS_CPU_CM3_NVIC_ST_CTRL_COUNT 0x00010000uL /* Count flag. */

在文件 os_cpu_c.c 第 48 行定义.

#define OS_CPU_CM3_NVIC_ST_CTRL_CLK_SRC 0x00000004uL /* Clock Source. */

在文件 os_cpu_c.c 第 49 行定义.

参考自 OS_CPU_SysTickInit().

#define OS_CPU_CM3_NVIC_ST_CTRL_INTEN 0x00000002uL /* Interrupt enable. */

在文件 os_cpu_c.c 第 50 行定义.

参考自 OS_CPU_SysTickInit().

#define OS_CPU_CM3_NVIC_ST_CTRL_ENABLE 0x00000001uL /* Counter mode. */

在文件 os_cpu_c.c 第 51 行定义.

参考自 OS_CPU_SysTickInit().

#define OS_CPU_CM3_NVIC_PRIO_MIN 0xFFu /* Min handler prio. */

在文件 os_cpu_c.c 第 52 行定义.

参考自 OS_CPU_SysTickInit().

函数说明

void OSInitHookBegin ( void )

在文件 os_cpu_c.c 第 67 行定义.

参考 OSTmrCtr.

参考自 OSInit().

 {
 #if OS_TMR_EN > 0u
     OSTmrCtr = 0u;
 #endif
 }

这是这个函数的调用关系图:

void OSInitHookEnd ( void )

在文件 os_cpu_c.c 第 88 行定义.

参考自 OSInit().

89 {

90 }

这是这个函数的调用关系图:

void OSTaskCreateHook ( OS_TCB * ptcb)

在文件 os_cpu_c.c 第 105 行定义.

参考 App_TaskCreateHook().

参考自 OS_TCBInit().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TaskCreateHook(ptcb);
 #else
     (void)ptcb;                                  /* Prevent compiler warning                           */
 #endif
 }

函数调用图:

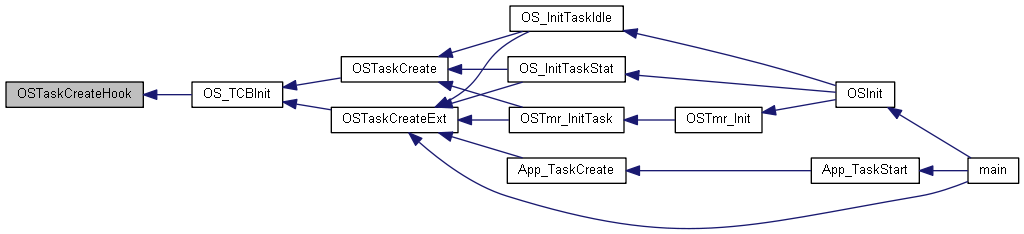

这是这个函数的调用关系图:

void OSTaskDelHook ( OS_TCB * ptcb)

在文件 os_cpu_c.c 第 128 行定义.

参考 App_TaskDelHook().

参考自 OSTaskDel().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TaskDelHook(ptcb);
 #else
     (void)ptcb;                                  /* Prevent compiler warning                           */
 #endif
 }

函数调用图:

这是这个函数的调用关系图:

void OSTaskIdleHook ( void )

在文件 os_cpu_c.c 第 151 行定义.

参考 App_TaskIdleHook().

参考自 OS_TaskIdle().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TaskIdleHook();
 #endif
 }

函数调用图:

这是这个函数的调用关系图:

void OSTaskReturnHook ( OS_TCB * ptcb)

在文件 os_cpu_c.c 第 173 行定义.

参考 App_TaskReturnHook().

参考自 OS_TaskReturn().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TaskReturnHook(ptcb);
 #else
     (void)ptcb;
 #endif
 }

函数调用图:

这是这个函数的调用关系图:

void OSTaskStatHook ( void )

在文件 os_cpu_c.c 第 195 行定义.

参考 App_TaskStatHook().

参考自 OS_TaskStat().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TaskStatHook();
 #endif
 }

函数调用图:

这是这个函数的调用关系图:

OS_STK* OSTaskStkInit	(	void()(void p_arg)	task,
		void *	p_arg,
		OS_STK *	ptos,
		INT16U	opt
	)

在文件 os_cpu_c.c 第 232 行定义.

参考 OS_TaskReturn().

参考自 OSTaskCreate() , 以及 OSTaskCreateExt().

 {
     OS_STK *stk;


     (void)opt;                                   /* 'opt' is not used, prevent warning                 */
     stk       = ptos;                            /* Load stack pointer                                 */

                                                  /* Registers stacked as if auto-saved on exception    */
     *(stk)    = (INT32U)0x01000000uL;            /* xPSR                                               */
     *(--stk)  = (INT32U)task;                    /* Entry Point                                        */
     *(--stk)  = (INT32U)OS_TaskReturn;           /* R14 (LR)                                           */
     *(--stk)  = (INT32U)0x12121212uL;            /* R12                                                */
     *(--stk)  = (INT32U)0x03030303uL;            /* R3                                                 */
     *(--stk)  = (INT32U)0x02020202uL;            /* R2                                                 */
     *(--stk)  = (INT32U)0x01010101uL;            /* R1                                                 */
     *(--stk)  = (INT32U)p_arg;                   /* R0 : argument                                      */

                                                  /* Remaining registers saved on process stack         */
     *(--stk)  = (INT32U)0x11111111uL;            /* R11                                                */
     *(--stk)  = (INT32U)0x10101010uL;            /* R10                                                */
     *(--stk)  = (INT32U)0x09090909uL;            /* R9                                                 */
     *(--stk)  = (INT32U)0x08080808uL;            /* R8                                                 */
     *(--stk)  = (INT32U)0x07070707uL;            /* R7                                                 */
     *(--stk)  = (INT32U)0x06060606uL;            /* R6                                                 */
     *(--stk)  = (INT32U)0x05050505uL;            /* R5                                                 */
     *(--stk)  = (INT32U)0x04040404uL;            /* R4                                                 */

     return (stk);
 }

函数调用图:

这是这个函数的调用关系图:

void OSTaskSwHook ( void )

在文件 os_cpu_c.c 第 279 行定义.

参考 App_TaskSwHook().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TaskSwHook();
 #endif
 }

函数调用图:

void OSTCBInitHook ( OS_TCB * ptcb)

在文件 os_cpu_c.c 第 299 行定义.

参考 App_TCBInitHook().

参考自 OS_TCBInit().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TCBInitHook(ptcb);
 #else
     (void)ptcb;                                  /* Prevent compiler warning                           */
 #endif
 }

函数调用图:

这是这个函数的调用关系图:

void OSTimeTickHook ( void )

在文件 os_cpu_c.c 第 321 行定义.

参考 App_TimeTickHook(), OS_TICKS_PER_SEC, OS_TMR_CFG_TICKS_PER_SEC, OSTmrCtr , 以及 OSTmrSignal().

参考自 OSTimeTick().

 {
 #if OS_APP_HOOKS_EN > 0u
     App_TimeTickHook();
 #endif

 #if OS_TMR_EN > 0u
     OSTmrCtr++;
     if (OSTmrCtr >= (OS_TICKS_PER_SEC / OS_TMR_CFG_TICKS_PER_SEC)) {
         OSTmrCtr = 0;
         OSTmrSignal();
     }
 #endif
 }

函数调用图:

这是这个函数的调用关系图:

void OS_CPU_SysTickHandler ( void )

在文件 os_cpu_c.c 第 350 行定义.

参考 OS_ENTER_CRITICAL, OS_EXIT_CRITICAL, OSIntExit(), OSIntNesting , 以及 OSTimeTick().

 {
     OS_CPU_SR  cpu_sr;


     OS_ENTER_CRITICAL();                         /* Tell uC/OS-II that we are starting an ISR          */
     OSIntNesting++;
     OS_EXIT_CRITICAL();

     OSTimeTick();                                /* Call uC/OS-II's OSTimeTick()                       */

     OSIntExit();                                 /* Tell uC/OS-II that we are leaving the ISR          */
 }

函数调用图:

void OS_CPU_SysTickInit ( INT32U cnts)

在文件 os_cpu_c.c 第 376 行定义.

参考 OS_CPU_CM3_NVIC_PRIO_MIN, OS_CPU_CM3_NVIC_PRIO_ST, OS_CPU_CM3_NVIC_ST_CTRL, OS_CPU_CM3_NVIC_ST_CTRL_CLK_SRC, OS_CPU_CM3_NVIC_ST_CTRL_ENABLE, OS_CPU_CM3_NVIC_ST_CTRL_INTEN , 以及 OS_CPU_CM3_NVIC_ST_RELOAD.

参考自 App_TaskStart().

 {
     OS_CPU_CM3_NVIC_ST_RELOAD = cnts - 1u;
                                                  /* Set prio of SysTick handler to min prio.           */
     OS_CPU_CM3_NVIC_PRIO_ST   = OS_CPU_CM3_NVIC_PRIO_MIN;
                                                  /* Enable timer.                                      */
     OS_CPU_CM3_NVIC_ST_CTRL  |= OS_CPU_CM3_NVIC_ST_CTRL_CLK_SRC | OS_CPU_CM3_NVIC_ST_CTRL_ENABLE;
                                                  /* Enable timer interrupt.                            */
     OS_CPU_CM3_NVIC_ST_CTRL  |= OS_CPU_CM3_NVIC_ST_CTRL_INTEN;
 }

这是这个函数的调用关系图:

变量说明

INT16U OSTmrCtr

static

在文件 os_cpu_c.c 第 33 行定义.

参考自 OSInitHookBegin() , 以及 OSTimeTickHook().
